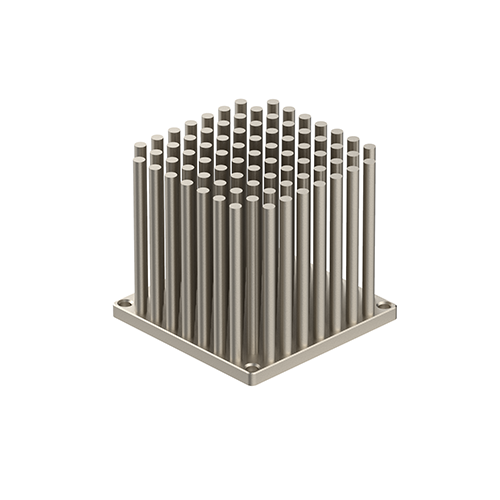

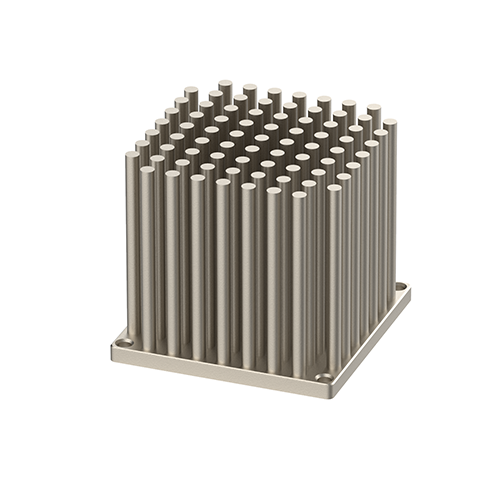

RX602-008-19 Pin Heatsink for Forging 50[1.97] x 50[1.97]

Item No.: RX602-008-19
Description
Overview
PN                                                                                                                                                              RX602-008-19
Description:                                                                                                                         Pin Heatsink for Forging 50[1.97] x 50[1.97]
Materual :                                                                                                                                                      AL1050(99.5%)
Width:                                                                                                                                                        50[1.97] x 50[1.97]
Height  :                                                                                                                                                            41.5 [1.63]
Base thickness                                                                                                                                                    3.5  [0.14]
Fin Area mm²                                                                                                                                                 35,879.4 mm²
Surfaces :                                                                                                                                                Anodize or  Degreased
Weight(g)                                                                                                                                                             84.33g

Drawing:

Thermal resistance

Ambient temperature in 35°C
Disspated Power                                                                                                                                                15 W
RthK[°C/W] natural convection                                                                                                                          3.63 (°C/W)

Forced convection
Ambient temperature                                                                                                                                              35°C
Disspated Power                                                                                                                                                    40 W


Service
Download Drawing format (such as PDF, CAD)



Thank you for choosing to incorporate the forging pin heatsink  series, If you need assistance, Renxin Thermal will support you with:
  • Engineering assistance for product design and manufacturability,
  • Thermal testing assistance for CFD analysis,Heasink / Cooling System Design,
  • Base Price / Lead Time / in Stock
Again thank you, and we look forward to working with you,
For technical information and support   : info@renxin-precision.com
For price / sample details, please contact our Sales Office : sales@renxin-precision.com
