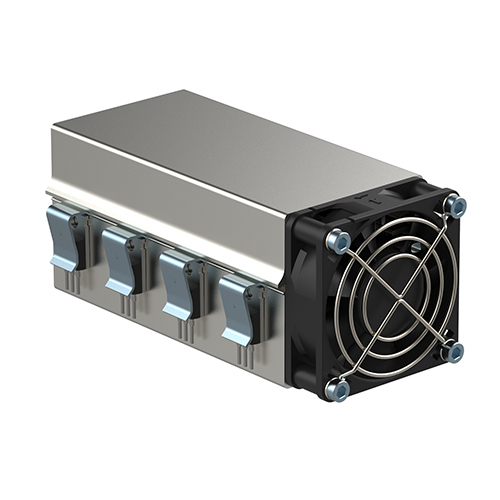

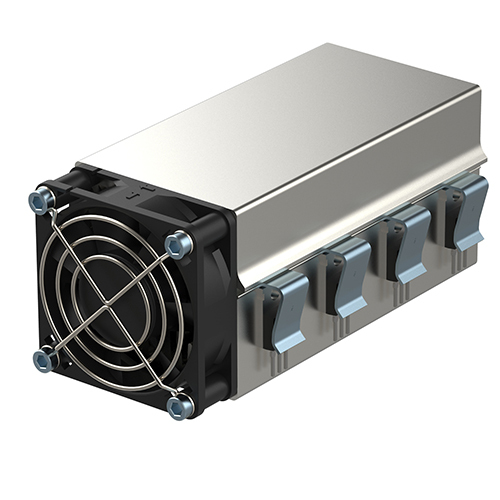

RX580-063-19 Extruded profiles for cooling aggregates 50 [1.97] x 50 [1.97]

Item No.: RX580-063-19
Compact design and homogeneous heat dissipation,Collocation miniature DC fan  motor with grooves for lock-in retaining springs, good thermal performance, other lengths, special designs and processing according to customer´s requirements
PN                                                                                                                                                                        RX580-063-19
Description:                                                                                                                       Extruded profiles for cooling aggregates 50 [1.97] x 50 [1.97]
Materual :                                                                                                                                                                AL6063-T5

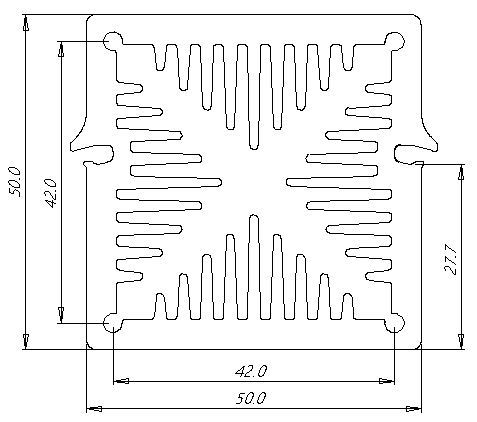

Geometry                                                                                                                                                           50 [1.97] x 50 [1.97]
Profiles Area mm²                                                                                                                                                  1,312.499 mm²
Cut Lenght(mm):                                                                                                                                             50/75/100/125/150/175
Mounting                                                                                                                                                                FAN 50 X 50
Surfaces :                                                                                                                                                           Anodize or  Degreased
Weight(g)                                                                                                                                                                    3.57 kg/meter
Cooling method:                                                                                                                                                   Forced convection
Thermal resistance:                                                                                                                                        RthKf  1.37 - 0.28 [°C/W]
Accessory :                                                                                                                                Fan Cover /lock-in retaining spring for transistors

Notes:  Cut lengths and Drilling, threading and milling on customer request

Complete Fans :                                                                                                                DC FAN 50x50cm (ADDA AD5020-7 SERIES DC FAN )
Voltage :                                                                                                                                                         DC 5V/12V/ 24 V
Speed :                                                                                                                                                      RPM 3600 / 5500/ 6000
Air Flow:                                                                                                                                                       11 /  16.5/ 20  CFM
Noise Level  :                                                                                                                                                    38.4  dB (A)
Life Expectancy:                                                                                                                               70,000 Hours  at  40  / 65%  RH
Fan Weight:                                                                                                                                                           39g
Accessory :                                                                                                                                   Fan Finger Grard/Lock Retaining Spring

Thermal Preformance
The following thermal resistance parameters are tested in the wind tunnel in the laboratory for reference only. The type of fan is critical in practical application.
In addition, engineers must consider the resistance of the overall product system

Download Drawing format (such as PDF, CAD)


Thank you for choosing to incorporate the  cooling aggregates   series, If you need assistance, Renxin Thermal will support you with:
  • Engineering assistance for product design and manufacturability,
  • Thermal testing assistance for CFD analysis,Heasink / Cooling System Design,
  • Base Price / Lead Time / in Stock
Again thank you, and we look forward to working with you,
For technical information and support   : info@renxin-precision.com
For price / sample details, please contact our Sales Office : sales@renxin-precision.com
